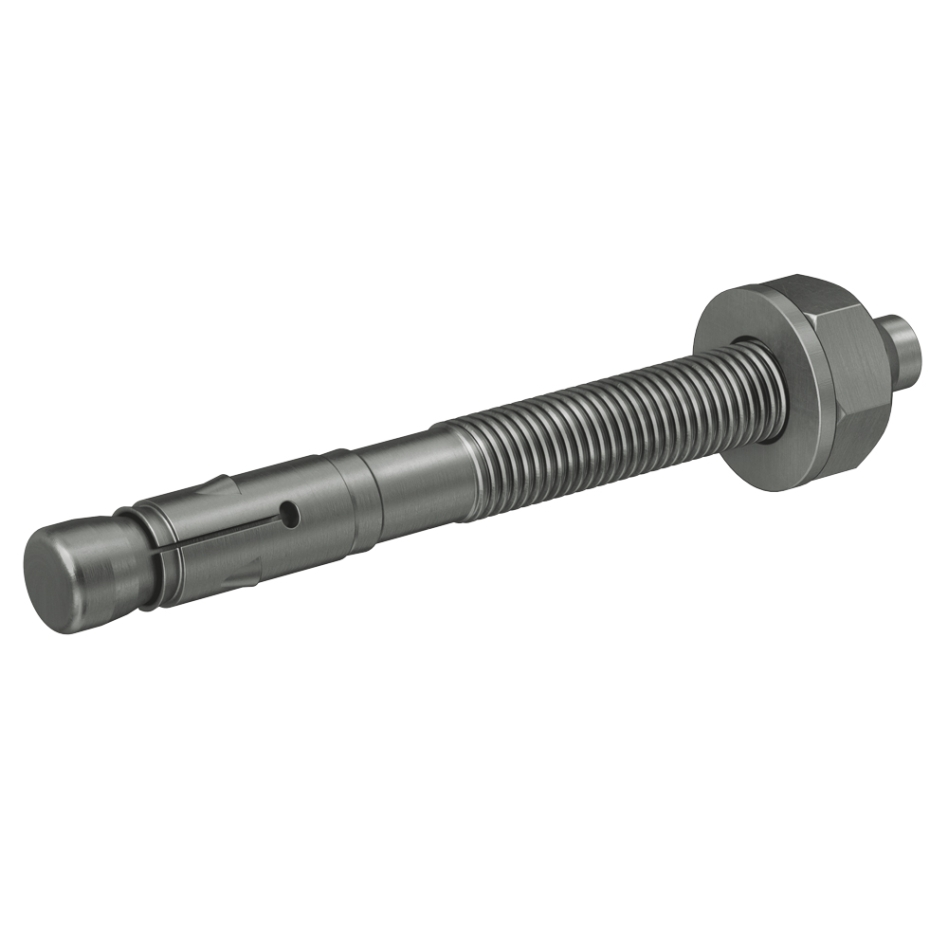

Ancoraggio passante Fischer 501419 FAZ II 12/50 in acciaio inox A4, 20 pezzi
L'ancoraggio passante in acciaio inox per le esigenze più gravose nel calcestruzzo. Robusto e flessibile. Robusto e flessibile. L'ancoraggio passante Fischer FAZ II A4 è l'ancoraggio in acciaio inox per le esigenze più elevate. Con questo ancoraggio, i carichi pesanti vengono fissati nel calcestruzzo fessurato. Grazie alla sua semplice installazione, il FAZ II A4 può essere utilizzato in modo particolarmente flessibile. La collaudata clip di espansione guida i carichi in modo particolarmente affidabile nel calcestruzzo e garantisce la massima capacità portante. Con la versione in acciaio inox, i carichi vengono fissati all'esterno. L'ancoraggio in acciaio è ideale, ad esempio, per il fissaggio di ringhiere, mensole, strutture in acciaio e cancelli.
Vantaggi
- Grazie alla collaudata clip di espansione, è possibile ottenere le massime capacità portanti. Di conseguenza, sono necessari meno punti di fissaggio e piastre di ancoraggio più piccole.
- Un minor numero di colpi di martello e uno slittamento minimo durante il serraggio garantiscono un'installazione notevolmente più semplice e confortevole.
- Le omologazioni internazionali garantiscono la massima sicurezza e le migliori prestazioni. Le applicazioni nelle zone sismiche (sismiche) sono coperte anche da queste approvazioni.
Proprietà caratteristiche
- Fissaggio robusto: la clip di espansione garantisce la massima capacità di carico.
- Meno punti di fissaggio e piastre di ancoraggio più piccole consentono di risparmiare tempo e costi.
- Facile montaggio: meno colpi di martello e minimo slittamento di serraggio.
- Questo consente di risparmiare tempo e forza.
- Acciaio inossidabile: massima sicurezza per uso esterno.
Applicazioni
- Strutture in acciaio, corrimano, consolle, scale, canaline portacavi, macchinari, scale, recinzioni, sistemi di facciata, strutture in legno.
Materiali da costruzione

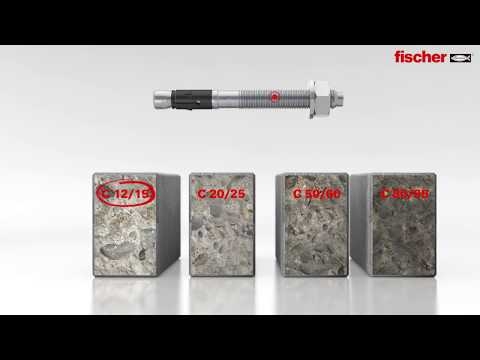

- Approvato per: calcestruzzo C20/25 a C50/60, fessurato e non fessurato
- Adatto anche per: calcestruzzo C12/15 C80/95 (classificazione disponibile)
Approvazione
- ETA-05/0069 DoP n. 0009 DoP n. 0081 DoP n. 0121 DoP n. 0756-CPD-0062 ESR-2948
Montaggio
- Il FAZ II è adatto per il montaggio a foro passante e a foro frontale; Adatto anche per montaggio distanziato in determinate condizioni.
- Prima del montaggio, posizionare il dado esagonale nella posizione ottimale (il perno di inserimento sporge di circa 3 mm dal dado esagonale).
- Quando viene applicata la coppia, il bullone conico viene tirato nel morsetto di espansione, bloccandolo così contro la parete del foro.
- La svasatura della testa consente un facile utilizzo dell'ancoraggio.
- Per l'installazione in serie, si consiglia l'utilizzo dell'utensile di montaggio del bullone di ancoraggio FABS.
Dati tecnici
- Approvazione Approvazione ICC
- Approvazione sismica C1/C2
- Diametro del foro d0 12 [mm]
- Profondità minima del foro per montaggio passante h2 140 [mm]
- Lunghezza del tappo l 150 [mm]
- Max. lunghezza utile sollevatore, supporto/sollevatore, tfix rosso 50/70 [mm]
- Filettatura Ø x lunghezza M 12 x 101 [mm]
- Larghezza chiave SW 19 [mm]
Fornito di serie
- 20 pezzi
