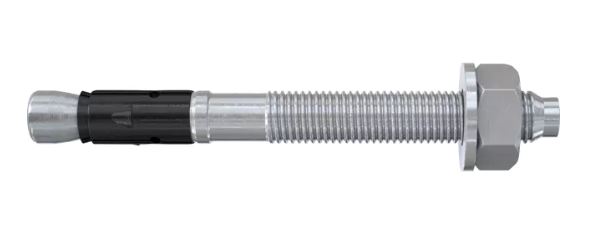

Ancoraggio passante Fischer 564575 FAZ II Plus 8/30 EV in acciaio elettrozincato
L'ancoraggio per le esigenze più gravose nel calcestruzzo. Robusto e flessibile. L'ancoraggio passante Fischer FAZ II è l'ancoraggio in acciaio per le esigenze più elevate. Con questo ancoraggio, i carichi pesanti vengono fissati nel calcestruzzo fessurato. Grazie alla sua semplice installazione, il FAZ II può essere utilizzato in modo particolarmente flessibile. La collaudata clip di espansione guida i carichi in modo particolarmente affidabile nel calcestruzzo e garantisce la massima capacità portante. Con la versione in acciaio zincato, i carichi vengono fissati in ambienti interni. L'ancoraggio in acciaio è ideale, ad esempio, per il fissaggio di ringhiere, canaline portacavi e mensole.
Vantaggi
- Installazione rapida e semplice senza foratura e pulizia del foro (M8-M24).
- Con la nuova certificazione ETA, la resistenza alla trazione è aumentata significativamente. Ciò riduce il numero di punti di fissaggio e quindi di ancoraggi necessari.
- Il montaggio rapido del FAZ II Plus offre una soluzione di fissaggio efficiente per applicazioni dinamiche (M16-24) ed è inoltre immediatamente caricabile.
- Una valutazione esterna indipendente garantisce una durata di servizio fino a 120 anni. Pertanto, il FAZ II Plus dura una vita, risultando perfettamente adatto a grandi progetti di costruzione dove è richiesta una lunga durata (M10-M16).
- La profondità di ancoraggio variabile consente una regolazione del carico precisa al millimetro.
Caratteristiche
- Numerose certificazioni per vari substrati (cemento C12/15 a C80/90, calcestruzzo fibrorinforzato, mattoni pieni di sabbia e calce) per una gamma molto ampia di applicazioni.
- La nuova ETA conferma l'utilizzo del FAZ II Plus per carichi dinamici per diametri M16-M24.
- La certificazione ETA, insieme ad altri rapporti di prova (RWS, ZTV ed ETK), garantisce carichi elevati in caso di incendio.
- Il FAZ II Plus assorbe elevati carichi sismici di categorie di prestazione C1 e C2 per diametri M10-M24. L'uso dell'anello di riempimento FFD è facoltativo.
- Il primo ancoraggio a segmento M6 con certificazione ETA Opzione 1 garantisce un ancoraggio sicuro.
Applicazioni
- Strutture in acciaio, Guardrail, Console, Gallerie, Ascensori, Piattaforme di sollevamento, Nastri trasportatori, Pompe, Scale, Canaline portacavi, Macchinari, Scale, Facciate, Strutture in legno
Materiali da costruzione
- Certificato per: Calcestruzzo fessurato e non fessurato da C20/25 a C50/60
- Approvato per: Calcestruzzo C12/15 (rapporto di prova esterno indipendente), Calcestruzzo C80/95 (rapporto di prova esterno indipendente), Calcestruzzo fibrorinforzato (rapporto di prova esterno indipendente) e Mattone di sabbia e calce (prova esterna indipendente) report).
Certificazione
- ETA-19/0520, DoP n. 0334, ESR-2948
Montaggio
- Il FAZ II Plus è adatto sia per il montaggio passante che per quello di testa e, grazie alla lunga filettatura, è ideale anche per il montaggio distanziato.
- Quando si applica la coppia di serraggio, il cono viene tirato nella clip di espansione, facendolo aderire saldamente alla parete del foro.
- Secondo la certificazione, l'ancoraggio è installato correttamente quando viene raggiunta la coppia di serraggio predeterminata.
- In caso di montaggio in serie, si consiglia l'uso degli ausili di montaggio FABS o FA-ST II.
- Per carichi sismici, lo spazio anulare tra l'ancoraggio e la parte di fissaggio può essere riempito con malta iniettabile utilizzando l'anello di riempimento FFD.
- Per carichi dinamici, un ulteriore È necessario utilizzare il "set dinamico", che viene riempito con malta a iniezione FIS V Plus, FIS EM Plus, FIS HB o FIS SB dopo il montaggio.
Dati tecnici
- Approvazione ICC
- Approvazione sismica C1
- Diametro del foro d0 8 [mm]
- Profondità minima del foro per montaggio passante h2 85 [mm]
- Lunghezza del tappo l 95 [mm]
- Lunghezza massima utilizzabile hef,stand/hef,red tfix 30/40 [mm]
- Filettatura Ø x lunghezza M 8 x 58 [mm]
- Dimensione chiave SW 13 [mm]
Dosaggio standard incluso
- 50 pezzi
