Ancoraggio passante Fischer 95864 FAZ II in acciaio elettrozincato 16/50, 10 pezzi

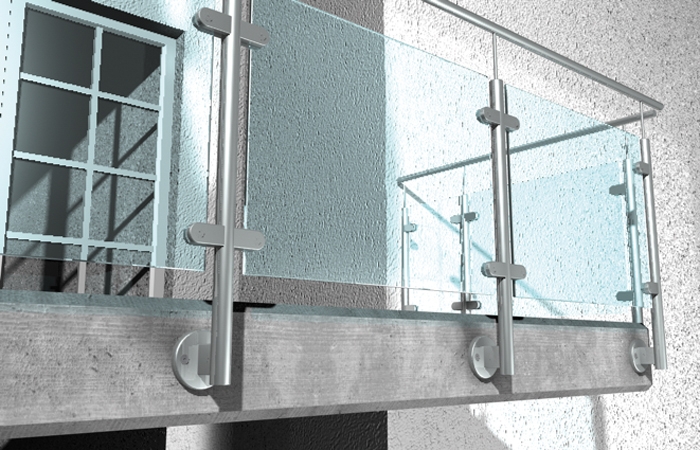

L'ancoraggio per le esigenze più gravose nel calcestruzzo. Robusto e flessibile. L'ancoraggio passante Fischer FAZ II è l'ancoraggio in acciaio per le esigenze più elevate. Con questo ancoraggio, i carichi pesanti vengono fissati nel calcestruzzo fessurato. Grazie alla sua semplice installazione, il FAZ II può essere utilizzato in modo particolarmente flessibile. La collaudata clip di espansione guida i carichi in modo particolarmente affidabile nel calcestruzzo e garantisce la massima capacità portante. Con la versione in acciaio zincato, i carichi vengono fissati in ambienti interni. L'ancoraggio in acciaio è ideale, ad esempio, per il fissaggio di ringhiere, canaline portacavi e mensole.
Vantaggi
- Grazie alla collaudata clip di espansione, è possibile ottenere le massime capacità portanti. Di conseguenza, sono necessari meno punti di fissaggio e piastre di ancoraggio più piccole.
- Un minor numero di colpi di martello e uno slittamento di serraggio minimo garantiscono un'installazione notevolmente più semplice e confortevole.
- Le approvazioni internazionali garantiscono la massima sicurezza e le migliori prestazioni. Queste approvazioni coprono anche le applicazioni in zone sismiche (Seismik).
Caratteristiche principali
- Con clip di espansione per la massima capacità di carico: di conseguenza, sono necessari meno punti di fissaggio e piastre di ancoraggio più piccole. Ciò consente di risparmiare tempo e costi.
- Slittamento di serraggio minimo. Il montaggio semplice riduce tempi e sforzi.
- Con approvazione per calcestruzzo fessurato e prove antincendio: massima sicurezza.
Applicazioni
- Strutture in acciaio, corrimano, mensole, scale, canaline portacavi, macchinari, scale, recinzioni, sistemi di facciata, strutture in legno.
Materiali da costruzione
- Approvato per: calcestruzzo C20/25 a C50/60, fessurato e non fessurato
- Adatto anche per: calcestruzzo C12/15 calcestruzzo C80/95 (classificazione disponibile)
Approvazione
- ETA-05/0069 DoP n. 0009 DoP n. 0081 DoP n. 0121 DoP n. 0756-CPD-0062 ESR-2948
Montaggio
- Il FAZ II è adatto per il montaggio a foro passante e a foro frontale; è adatto anche per il montaggio a distanza in determinate condizioni.
- Prima del montaggio, posizionare il dado esagonale nella posizione ottimale (il perno di inserimento sporge di circa 3 mm dal dado esagonale).
- Quando viene applicata la coppia, il bullone conico viene tirato nel morsetto di espansione, bloccandolo così contro la parete del foro.
- Lo scarico della testa consente un facile utilizzo dell'ancoraggio.
- Per l'installazione in serie, si consiglia l'uso dell'utensile di montaggio del bullone di ancoraggio FABS.
Dati tecnici
- Approvazione Approvazione ICC
- Approvazione sismica C1/C2
- Diametro del foro d0 16 [mm]
- Min. Profondità del foro per montaggio passante h2 160 [mm]
- Lunghezza del tappo l 173 [mm]
- Lunghezza utile massima sollevamento, supporto/sollevamento, fissaggio rosso 50/70 [mm]
- Filettatura Ø x lunghezza M 16 x 109 [mm]
- Larghezza chiave SW 24 [mm]
Fornito di serie
- 10 pezzi
